01 UNUM

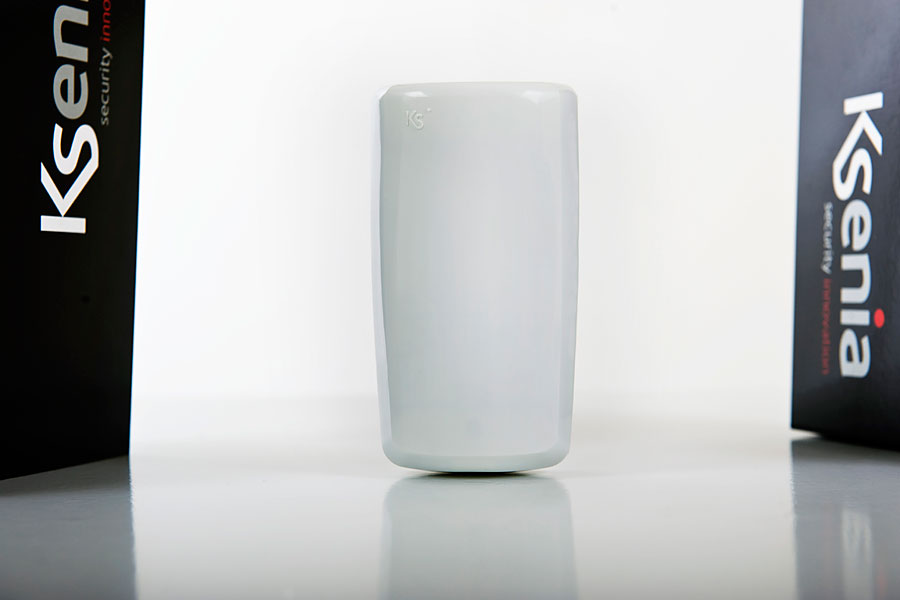

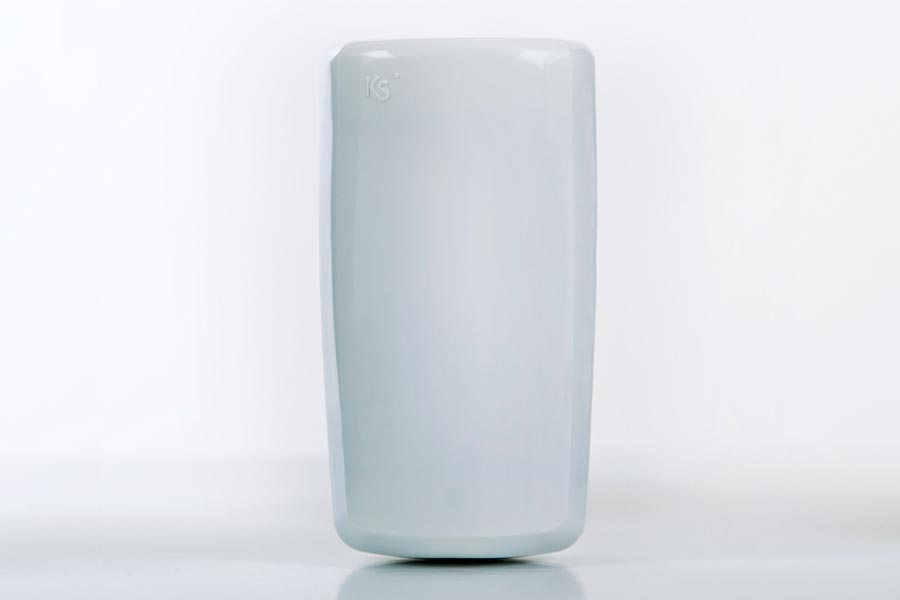

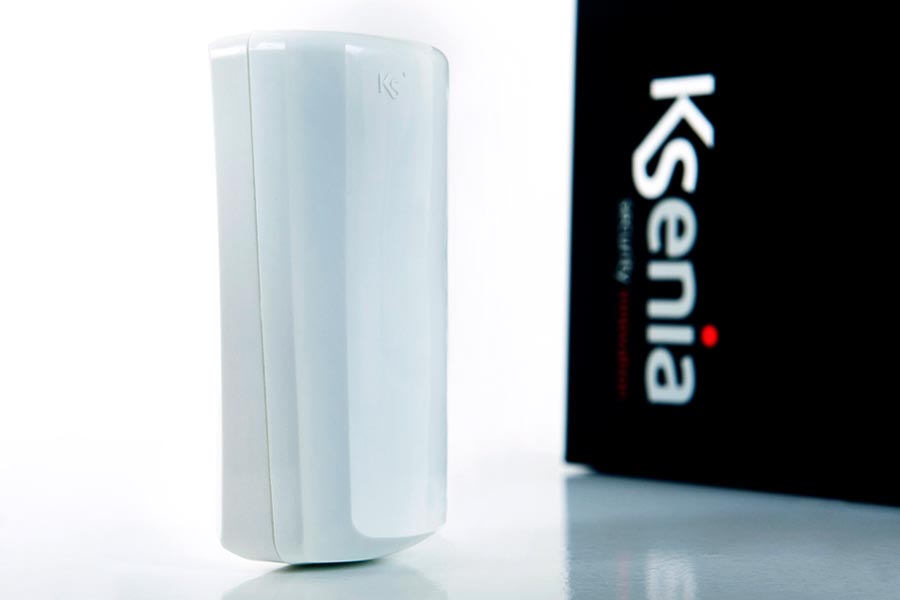

RIVELATORI UNUM PIR

Rilevatore di movimento PIR serie unum

I rilevatori di movimento in tecnologia a infrarosso unum sono sensori professionali all’avanguardia realizzati con componenti e materiali tra i migliori al mondo. Sotto ogni punto di vista, questi sensori garantiscono il più alto grado di affidabilità nella rilevazione del movimento, senza incorrere in falsi allarmi.
Inoltre, la serie unum immette sul mercato gli unici rilevatori dotati di lenti invisibili e ultramoderne, ovvero di lenti integrate al frontale anteriore grazie alla tecnologia E.L.T.™ (Embedded Lens Technology) che, avvalendosi di un’esperienza decennale nella progettazione di lenti professionali, utilizza il materiale della lente stessa anche per la progettazione dell’intero frontale. Il sensore di movimento si avvia in modalità PIR con lenti EvenEye™ e sensori ad infrarossi di altissima qualità.
Inoltre, un moderno DSP ASIC (patent-pending) converte i segnali infrarossi in forma digitale per una migliore affidabilità e stabilità. In fine il segnale è valutato da un processore ASIC’s HighBar™, il migliore nella sua specie per l’identificazione dei falsi allarmi e un’eccellente sistema di controllo antintrusione.

Segnalazione allarme

I due elementi di segnalazione all’interno del campo visivo alternano la polarità tra ( ) e (-). I segnali su HighBar™-sono considerati «impulsi» esclusivamente quando avvengono a polarità alternata.
A seconda dell’impostazione della sensibilità i segnali ( ,-), (-, ), ( ,- , ) or (-, ,-) genereranno un allarme.

Dati tecnici

• Sensore IR: Doppi elementi
• Alimentazione: 8-16 Vcc; 24 mA a 12 Vcc
• Relé allarme: Stato solido, 60V, 50 mA,isolamento 1500 Vrms
• Interruttore Tamper: FormA contatto normalmente chiuso (NC). 50 mA a 30 Vcc
• Rilevazione Eventi: Reazione di falso allarme dal processore HighBar
• Immunità RF: 20 V/m, 10-1000 MHz;10 V/m, 1-2 Ghz
• Immunità luce bianca: 6500 lux
• Sensibilità: Selezionabili: 2 o 3-eventi
• Raggio temperatura operativa: da -10°C a 55° C
• Materiale custodia: Base: ABS Frontale: HDPE
• Dimensioni: 113 x 60 x 45 mm ( A x L x P )

Scheda prodotto (Allegato PDF)

02 UNUM DT

UNUM RIVELATORE DOPPIA TECNOLOGIA

I rilevatori di movimento unum™ DT sono sensori di movimento professionali all’avanguardia realizzati con componenti e materiali tra i migliori al mondo. Sotto ogni punto di vista, questi sensori garantiscono il più alto grado di affidabilità nella rilevazione del movimento, senza incorrere in falsi allarmi.
Inoltre, la serie unum™ immette sul mercato gli unici rilevatori dotati di lenti invisibili e ultramoderne, ovvero di lenti integrate al frontale anteriore grazie alla tecnologia E.L.T.™ (Embedded Lens Technology) che, avvalendosi di un’esperienza decennale nella progettazione di lenti professionali, utilizza il materiale della lente stessa anche per la progettazione dell’intero frontale.

Il rilevatore di movimento UNUM DT include due tecnologie per il rilevamento del movimento: la microonde doppler e l’infrarosso.
Insieme, questi due segnali vengono interpretati da algoritmi proprietari che rigettano falsi allarmi mentra rilevano intrusioni indesiderate.
La sezione a microonde dei sensori UNUM DT include un ricetrasmettitore Doppler a microstrip moderno e compatto, su base DRO e con antenna a patch su PCB. Il segnale Doppler viene processato digitalmente per ottenere il più alto grado di affidabilità nel rilevamento antintrusione ed escludere disturbi. I segnali di movimento ripetitivi (quali ventilatori) vengono filtrati così come frequenze derivanti da luce fluorescente vengono eliminate in via digitale. La sezione a IR agisce con una lente Even Eye™combinata ad un rilevatore a infrarossi di alta qualità . Inoltre, un moderno DSP ASIC (patent-pending) di ultima generazione converte il segnale a infrarosso in forma digitale per garantire un migliore livello di affidabilità e stabilità. Infine il segnale viene valutato da un processore ASIC HighBar™, per ottenere il ottimizzare l’esclusione di falsi allarmi mantenendo un grado eccellente di rilevamento antintrusione.

• DATI TECNICI
• Sensore IR: Doppi elementi
• Alimentazione: 8-16 Vcc; 38 mA at 12 Vcc
• Relè Allarme: Stato solido, 60V, 50 mA, isolamento 1500 Vrms
• Interruttore Tamper: FormA contatto normalmente chiuso(NC). 50 mA a 30 Vcc
• Frequenza operative microonde: circa 10GHz. Vedi etichetta unità.
• Rilevazione eventi: motore elaborazione Sure Spot™
• Immunità RF: 20 V/m, 10-1000 MHz; 10 V/m, 1-2 GHz
• Immunità luce bianca: 6500 lux
• Sensibilità PIR: Selezionabile: 2 o 3 eventi
• Range Microonda : 20%-100% regolabile
• Esclusione illuminazione: selezionabile 50 o 60 Hz.
• Range temperature operativa: da -10°C a 55° C
• Stoccaggio : da -40°C a 60° C
• Materiale custodia: Base: ABS Fronte: HDPE
• Dimensione: 113 x 60 x 45 mm ( A x L x P )

03 UNUM DT + AM

UNUM RIVELATORE DOPPIA TECNOLOGIA + ANTIMASK

Rilevatore a Doppia Tecnologia Anti Mascheramento serie unum

I rilevatori di movimento unum™ DT-AM sono sensori di movimento professionali all’avanguardia realizzati con componenti e materiali tra i migliori al mondo. Sotto ogni punto di vista, questi sensori garantiscono il più alto grado di affidabilità nella rilevazione del movimento, senza incorrere in falsi allarmi.
Inoltre, la serie unum™ immette sul mercato gli unici rilevatori dotati di lenti invisibili e ultramoderne, ovvero di lenti integrate al frontale anteriore grazie alla tecnologia E.L.T.™ (Embedded Lens Technology) che, avvalendosi di un’esperienza decennale nella progettazione di lenti professionali, utilizza il materiale della lente stessa anche per la progettazione dell’intero frontale.

Il rilevatore di movimento UNUM DT-AM include due tecnologie per il rilevamento del movimento: la microonde doppler e l’infrarosso.
Insieme, questi due segnali vengono interpretati da algoritmi proprietari che rigettano falsi allarmi mentre rilevano intrusioni indesiderate.
La sezione a microonde dei sensori UNUM DT include un ricetrasmettitore Doppler a microstrip moderno e compatto, su base DRO e con antenna a patch su PCB. Il segnale Doppler viene processato digitalmente per ottenere il più alto grado di affidabilità nel rilevamento antintrusione ed escludere disturbi. I segnali di movimento ripetitivi (quali ventilatori) vengono filtrati così come frequenze derivanti da luce fluorescente vengono eliminate in via digitale. La sezione a IR agisce con una lente Even Eye™combinata ad un rilevatore a infrarossi di alta qualità . Inoltre, un moderno DSP ASIC (patent-pending) di ultima generazione converte il segnale a infrarosso in forma digitale per garantire un migliore livello di affidabilità e stabilità. Infine il segnale viene valutato da un processore ASIC HighBar™, per ottimizzare l’esclusione di falsi allarmi mantenendo un grado eccellente di rilevamento antintrusione.

FUNZIONAMENTO ANTI-MASCHERAMENTO

Il mascheramento è rilevato attraverso due analisi contemporanee:

la prima è un’alterazione del normale bilanciamento tra allarmi provenienti dai segnali infrarosso (PIR)/microonda che deriva dall’analisi continua del segnale, utilizzando una sensibilità della microonda ridotta per minimizzare l’effetto di oggetti in movimento continuo che possono condizionare la sola microonda.
È possibile disabilitare questo tipo di analisi agendo su un ponticello.
La seconda analisi si basa su una zona di supervisione (entro un metro dal sensore): una persona che entri nella zona sicura attiverà il processo di rilevamento del mascheramento.
Questa seconda funzione non è disabilitabile.

• Dati tecnici
• Sensore IR: Doppi elementi
• Alimentazione: 8-16 Vcc; 38 mA at 12 Vcc
• Relè Allarme e Relè Mask: Stato solido, 60V, 50 mA, isolamento 1500 Vrms
• Interruttore Tamper: FormA contatto normalmente chiuso(NC). 50 mA a 30 Vcc
• Frequenza operative microonde: circa 10GHz. Vedi etichetta unità.
• Rilevazione eventi: motore elaborazione Sure Spot™
• Immunità RF: 20 V/m, 10-1000 MHz; 10 V/m, 1-2 GHz
• Immunità luce bianca: 6500 lux
• Sensibilità PIR: Selezionabile: 2 o 3 eventi
• Range Microonda : 20%-100% regolabile
• Esclusione illuminazione: selezionabile 50 o 60 Hz.
• Range temperature operativa: da -10°C a 55° C
• Stoccaggio : da -40°C a 60° C
• Materiale custodia: Base: ABS Fronte: HDPE
• Dimensione: 113 x 60 x 45 mm ( A x L x P )

04 IANITOR

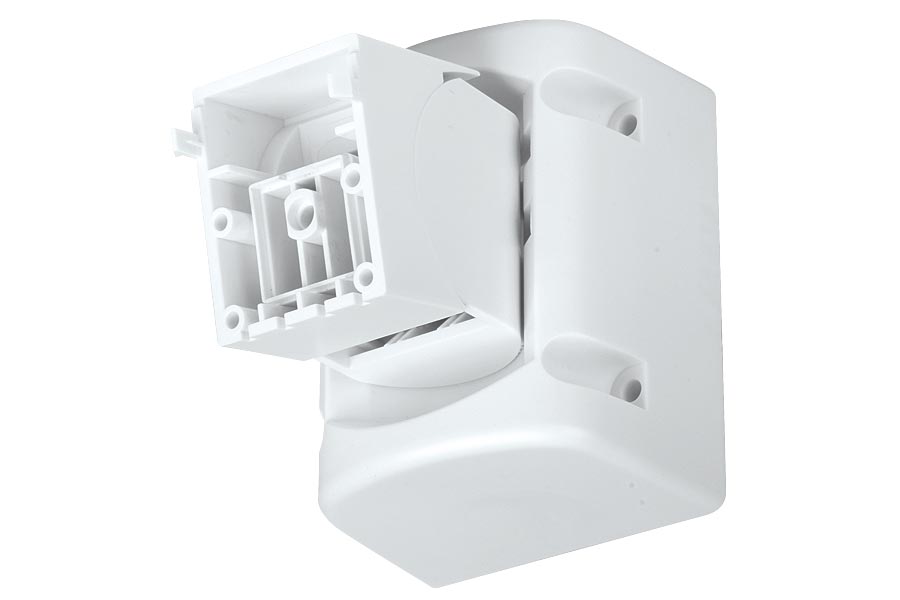

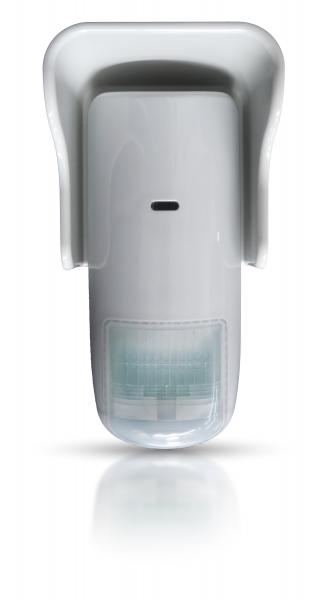

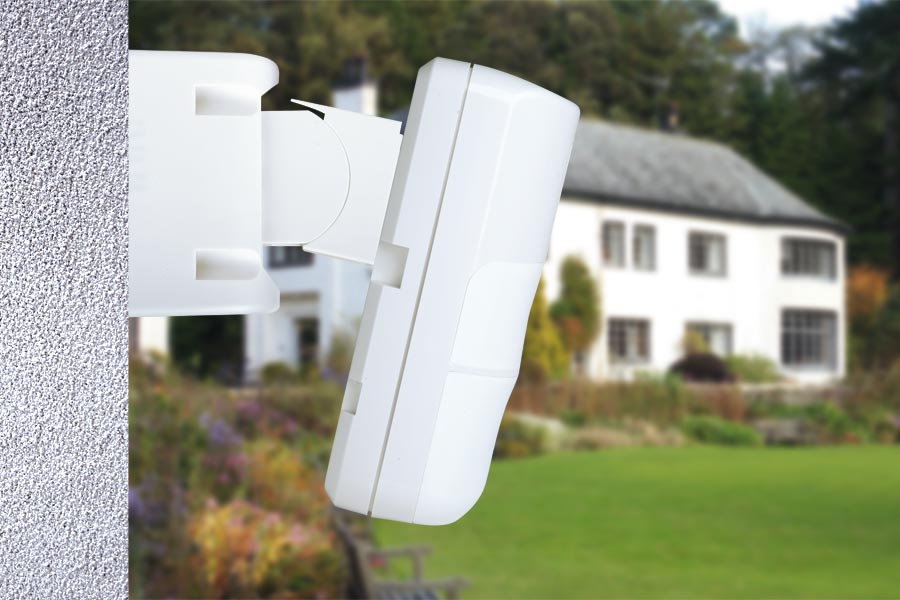

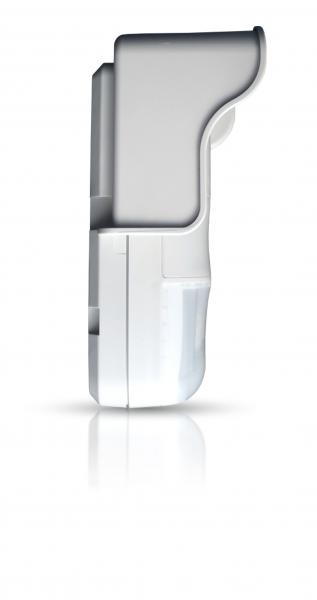

RIVELATORE DA ESTERNO IANITOR

Rilevatore a Tripla Tecnologia Anti Mascheramento Pet Immune serie ianitor

I rilevatori di movimento per esterno a Tripla Tecnologia AM ianitor sono rilevatori professionali all’avanguardia realizzati con componenti e materiali tra i migliori al mondo, appositamente progettati per installazioni all’esterno, per garantire il più alto grado di affidabilità nella rilevazione del movimento anche nelle situazioni più severe di temperatura e umidità, senza incorrere nei falsi allarmi che verrebbero generati dalle innumerevoli causali riscontrabili comunemente negli spazi aperti.

Sistemi di rilevamento del movimento

Un sensore DOPPLER A MICROONDA e un sistema DFIR™ (INFRAROSSO A DOPPIA FREQUENZA), con 2 sensori direzionali a elementi multipli (uno DOPPIO e uno QUADRUPLO) adatti a respingere ogni falso allarme causato anche da movimenti oscillatori e ripetitivi. Insieme, i segnali generati dai 2 sistemi vengono processati da un algoritmo proprietario in grado di segnalare l’effettiva presenza di intrusi distinguendolo con estrema efficacia contro falsi allarmi.
I rilevatori ianitor™ a tripla tecnologia sono dotati di un moderno e compatto ricetrasmettitore Doppler DRO con antenna integrata sul PCB. Il segnale Doppler viene processato digitalmente ed è in grado di scindere, riconoscendoli, segnali inerenti a movimenti ripetitivi (es. ventole condizionamento), mentre le frequenze di luci fluorescenti vengono rimosse digitalmente.
La parte ottica inizia con una lente EvenEye™ per un rilevatore infrarosso di ultima generazione DFIR™. Inoltre, un moderno microcontrollore converte il segnale a infrarossi rilevato in forma digitale per ottenere la migliore affidabilità e stabilità.
Infine, il segnale viene valutato tramite il processo anti-sway (antioscillazione) per la massima protezione contro intrusione ma anche contro i falsi allarmi.

Funzione anti-sway

Movimenti alternati/ripetitivi e oscillazioni. In qualità di rilevatore a tripla tecnologia, se non avesse questa funzione, ianitor rileverebbe normalmente anche oggetti che non siano intrusi (es. alberi o rami che oscillano al vento) ma che sono normalmente presenti in spazi esterni. Invece ianitor™, grazie a questa funzione anti-sway elimina la seccatura di allarmi inutili segnalando invece qualsiasi movimento che progredisca in direzione del suo campo visivo.
Questa funzione può essere attivata o disattivata tramite un jumper di programmazione.

Funzione Anti Mascheramento

Il mascheramento è rilevato attraverso due analisi contemporanee:
la prima è un’alterazione del normale bilanciamento tra allarmi provenienti dai segnali infrarosso (PIR) microonda che deriva dall’analisi continua del segnale, utilizzando una sensibilità della microonda ridotta per minimizzare l’effetto di oggetti in movimento continuo che possono condizionare la sola microonda. È possibile disabilitare questo tipo di analisi agendo su un apposito ponticello.
La seconda analisi si basa su una zona di supervisione (entro un meno dal sensore): una persona che entri nella zona sicura attiverà il processo di rilevamento del mascheramento.
Questa seconda funzione non è disabilitabile

Funzione Pet Immune

ianitor è progettato per permettere la presenza di animali domestici di piccola taglia (fino a 20 kg) senza segnalare l’allarme.
Alcuni, specialmente i più grandi a pelo corto, anche se di peso inferiore a 20 kg possono produrre raggi infrarossi sufficienti ad innescare l’allarme. É consigliato fare delle prove con i propri animali domestici al fine di verificarne l’immunità.

DATI TECNICI

• Elementi Sensore IR (2): 1 doppio 1 quadruplo • Grado di Protezione: IP 65
• Frequenza operative microonde: circa 10 GHz (vedi etichetta unità)
• Rilevamento eventi: processore DFIR™ anti-sway contro falsi allarmi
• Immunità RF: 20 V/m, 10-1000 MHz; 10 V/m, 1-2 GHz
• Immunità luce bianca: 25000 lux
• Immunità Animali Domestici: 15 - 20 kg
• Sensibilità / DFIR™ – selezione: short-walk o long-walk
• Range Microonda: 20%-100% regolabile
• Alimentazione: 8-16 Vcc; 50 mA at 12 Vcc
• Relè Allarme: Stato solido, Form A (NC), 50 mA a30Vcc, isolamento 1500 Vrms
• Allarme, uscite segnali guasto: NPN open-collector a (-), 50mA max, NC no allarme, NC no guasto
• Abilitazione Led da remoto, DFIR range ingressi segnale remoto: livelli logici da (-): < =1Vcc = BASSO; > = 3Vcc = ALTO; Max = 16Vcc
• Esclusione illuminazione: selezionabile 50 o 60 Hz
• Range temperature operativa: da -30 °C a 55 °C
• Stoccaggio: da -40 °C a 60 °C
• Materiale contenitore plastico base PC – fronte (lente) HDPE
• Dimensione: 76×171×61 mm (l×a×p)
• Peso: 270 gr (imballo escluso)

Scheda prodotto (Allegato PDF)

06 VELUM DT + AM

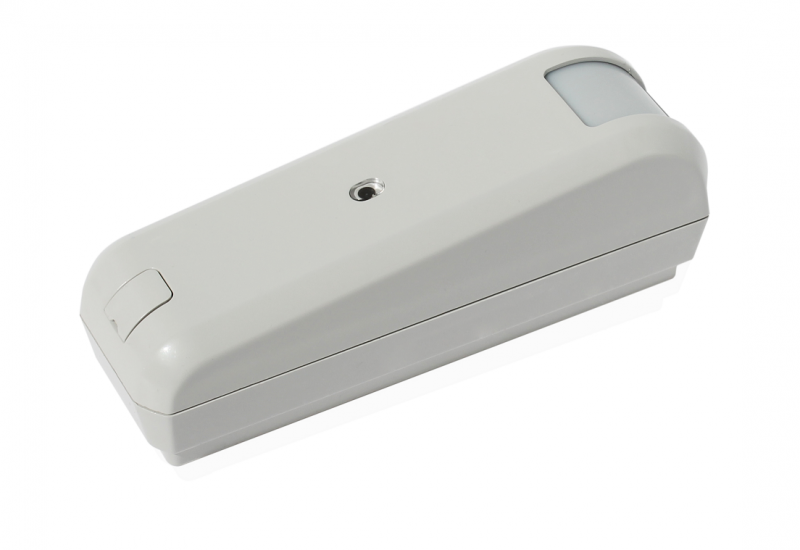

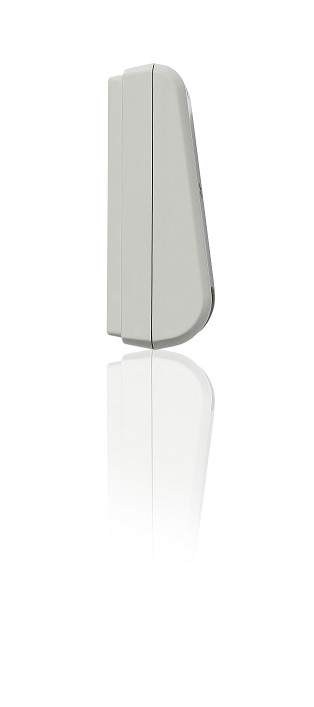

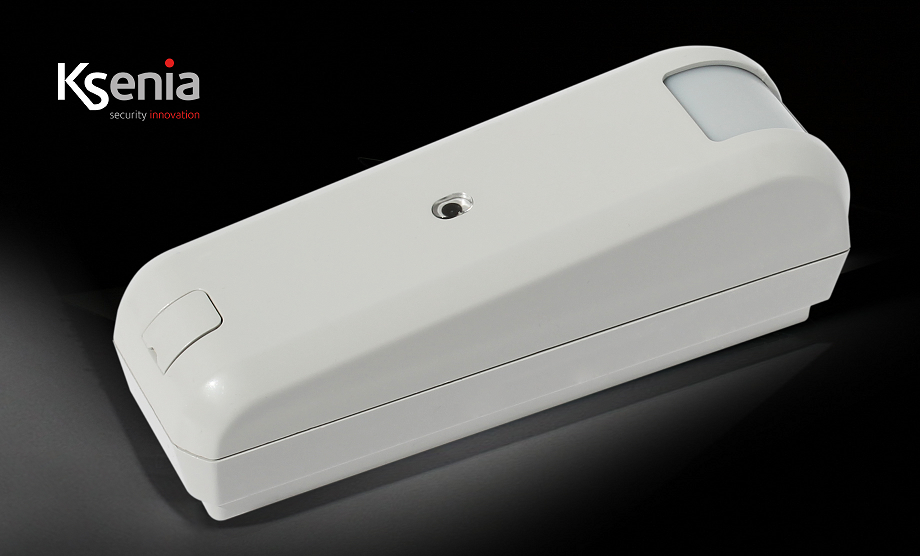

RILEVATORE A TENDA DOPPIA TECNOLOGIA

velum dal latino significa velo

Si può intendere semplicemente che il sensore proietta una barriera di schermatura a doppia tecnologia (infrarosso e microonda) che riempie completamente l’area che si vuole proteggere coprendola in maniera uniforme, per l’appunto come con un velo.

• Perchè velum?
• perché i diversi modelli di rilevatore, hanno tutti lo stesso design e le stesse dimensioni, pur avendo caratteristiche funzionali diverse, siano essi con tecnologia wireless o filari. Si evitano così le tipiche “cadute di stile” risultanti dal vedere spesso oggetti di forma diversa sulle pareti, magari anche dello stessa stanza o locale.
• perché garantiscono la massima affidabilità sia se installati all’interno che all’esterno in qualsiasi condizione atmosferica.
• perché all’interno delle piccole dimensioni racchiudono il massimo della tecnologia in fatto di rilevazione ambientale integrando un sistema a doppia tecnologia.

• DATI TECNICI

• Alimentazione: standard 12V, max 13,4V.
• Sensore IR: Doppio elemento.
• Portata IR: 12m (temperatura ambiente 25°C).
• Tempo di riscaldamento : 60 sec.
• Frequenza operativa MW: 24.125Ghz.
• Portata MW: 12m.
• Analisi Antimasking: a led infrarossi attivi.
• Antistrappo: piattaforma mems. (Accelerometro)
• Sabotaggio: microinterruttore frontale.
• Range temperatura operativa:  da -20°C a 55° C.
• Immunità RFI/EMI: 20 V/m, 10-1000 MHz;10 V/m, 1-2 Ghz.
• Immunità luce bianca: 6500 lux.
• Portata MW: regolabile tramite trimmer.
• Analisi al controllo antistrappo: Abilitazione via dip-switch.
• Analisi antimasking: abilitabile via dip-switch.
• Led di segnalazione: rgb a cinque colori, disattivabile via dip-switch.
• Zona di rilevazione: unica a tenda (angolo da 7,5°).
• Copertura orizzontale: IR 7,5° , MW 80°.
• Copertura verticale:     IR 90°, MW 32°.
• Ampiezza tenda: a 2m 25cm, a 10m 130cm.
• Distanza di rilevazione: da 0.30m a 12m.
• Altezza installazione: da 2.10m a 2.30m su parete.

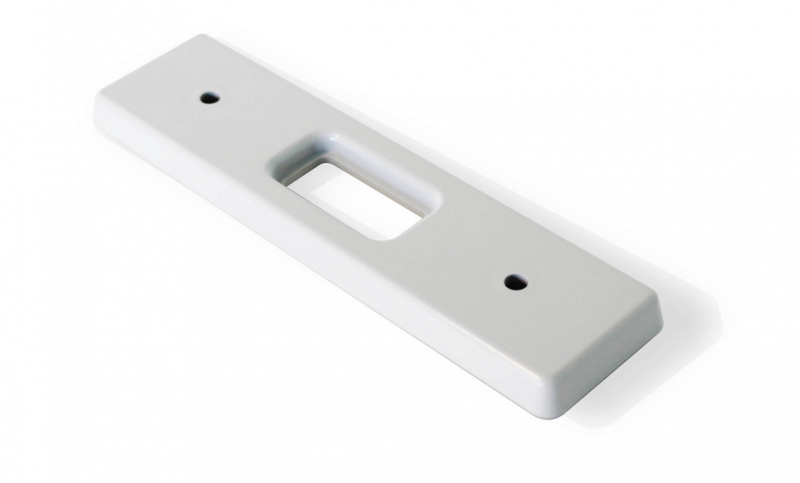

• Montaggio: con staffa ad angolo(reversibile) e a parete.
• Materiale custodia e staffe:  ABS.
• Dimensioni: 38 x 129 x 40 mm ( L x H x P )
• Con staffa a parete:  45 x 129 x 40 mm
• Con staffa angolare: 45 x 129 x 45 mm
• Peso: 90g.
• Grado protezione: IP54.
• Colore: grigio.
• Presenza di resistenze di fine linea: triplo bilanciamento 10Kohm parallelo (abilitabili tramite microswitch) integrate su pcb.

07 NEBULA

RIVELATORE OTTICO DI FUMO

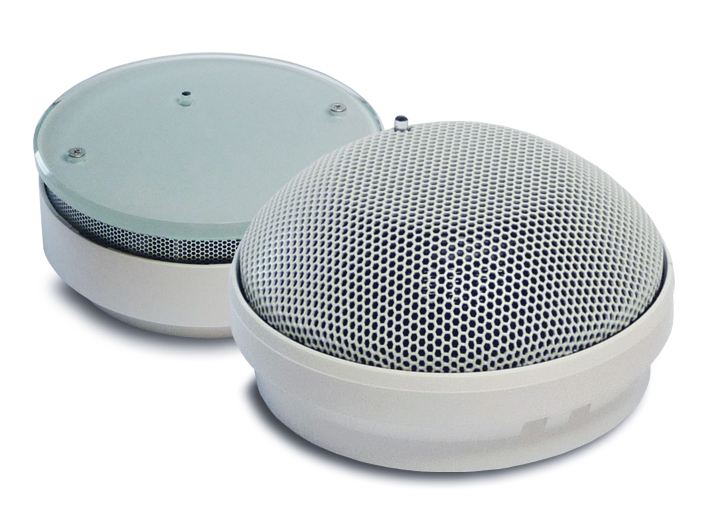

Rilevatori ottici di fumo nebula

I rilevatori di fumo nebula sono dispositivi ottici che consentono di segnalare la presenza di fumo e di incendi secondo la normativa DIN EN 54-7.

Possono essere installati direttamente a parete (in verticale) sia sul soffitto. Dispongono entrambi di una base separata in colori argento o bianco che consente un facile cablaggio dei cavi di alimentazione e di segnale. Grazie al pratico attacco a baionetta si completa l’installazione avvitando il sensore alla base. Sono disponibili due versioni: la prima a design mesh di colore argento, la seconda a design di vetro circolare. Entrambe le versioni del dispositivo dispongono di un LED di colore rosso per la segnalazione di allarme.

Scheda prodotto (Allegato PDF)
