01 IMAGO

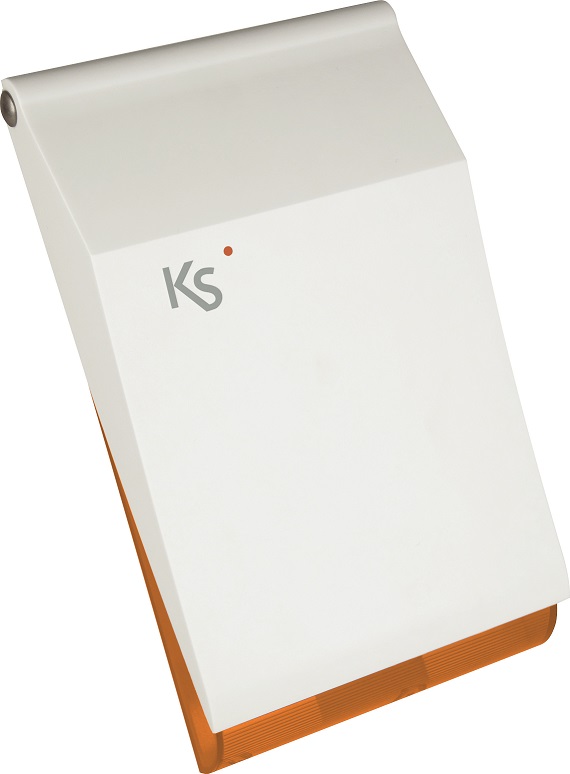

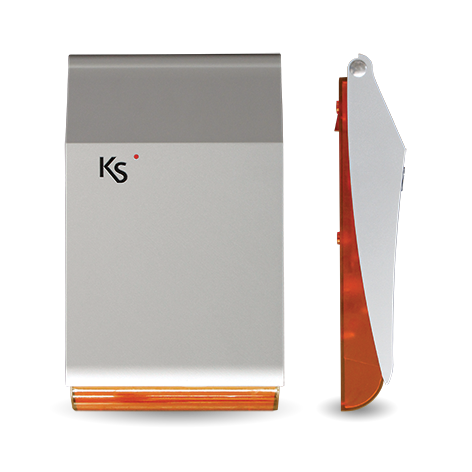

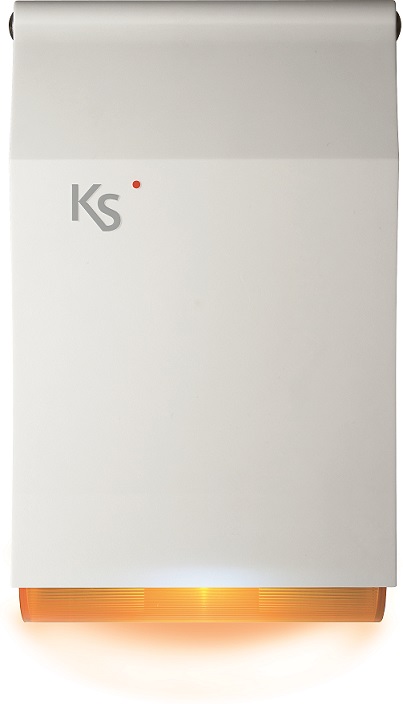

SIRENA BUS OPPURE UNIVERSALE IMAGO

Sirena per esterno imago

Disponibile sia universale sia per KS-BUS

La sirena da esterno autoalimentata imago è più propriamente un avvisatore acustico e luminoso di livello professionale che presenta un design unico ed esclusivo, estremamente compatto e sottile (solo 6 cm. nel punto di maggiore spessore) unitamente ad una tecnologia d’avanguardia per ottenere prestazioni d’eccellenza con il massimo risparmio energetico: elevata pressione sonora, lampeggiatore LED da 3W e led di segnalazione ausiliaria ad alta efficienza e bassi consumi. La sirena è completamente gestita da un microcontrollore che verifica tutte le condizioni della sirena e le segnala opportunamente.

imago dispone di nr. 3 ingressi per attivare le segnalazioni acustiche e luminose, facilmente abbinabili a qualunque centrale di allarme grazie alla programmazione della polarità degli ingressi. Alla prima accensione la sirena legge tutti gli ingressi ed abbina il corretto stato di riposo senza bisogno di programmarli manualmente, salvando la programmazione stessa su una memoria non volatile: siano essi ingressi con comando positivo o negativo, a sicurezza intrinseca e non (comando a mancare o dare), imago abbina a ciascuno dei tre ingressi l’opportuno funzionamento. La batteria è tenuta costantemente sotto controllo ed il suo malfunzionamento o scarica immediatamente segnalato alla centrale. Oltre che la protezione da taglio fili, imago è garantita e protetta contro l’apertura e la rimozione dal muro (anti-sabotaggi) e, nonostante le sue dimensioni estremamente ridotte, nasconde all’interno un robusto sotto-coperchio metallico antisfondamento.
Il materiale utilizzato (policarbonato di altissima qualità con protezione anti-UV) ed il progetto sofisticato ne garantiscono la resistenza nel tempo a tutti gli agenti atmosferici.

Nella versione con comunicazione su bus KS (solo per centrali della serie lares) prevede anche un sensore di temperatura di precisione per la visualizzazione in tastiera della temperatura esterna.

PROGRAMMAZIONE

• Nella versione su bus, imago si collega alla centrale lares attraverso il bus seriale a 4 fili KS-BUS e si programma comodamente dalla centrale.
• Nella versione stand-alone (universale), imago dispone di 3 jumper di programmazione: tempo massimo di allarme (3 o 10 minuti), disabilitazione sabotaggio (in caso di apertura della sirena è attivato il relè di sabotaggio o anche l’avvisatore acustico e luminoso) ed il reset della programmazione della polarità dei 3 ingressi.

DATI TECNICI

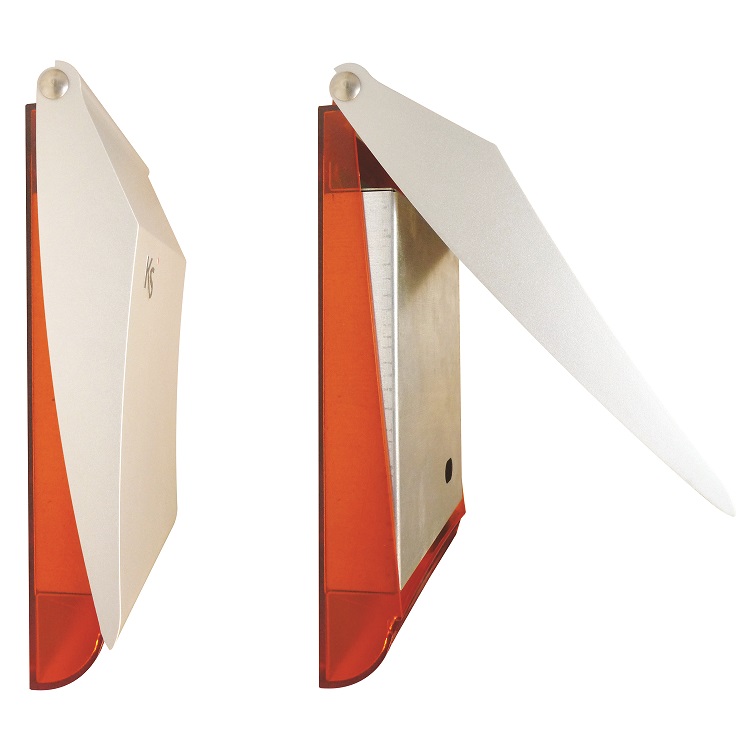

• Design ultramoderno con comoda e originale apertura a compasso
• Robusto contenitore (spessore min. 3 mm.) in policarbonato con pigmento anti-UV.
• Coperchio disponibile in diverse soluzioni cromatiche (anche componibile)

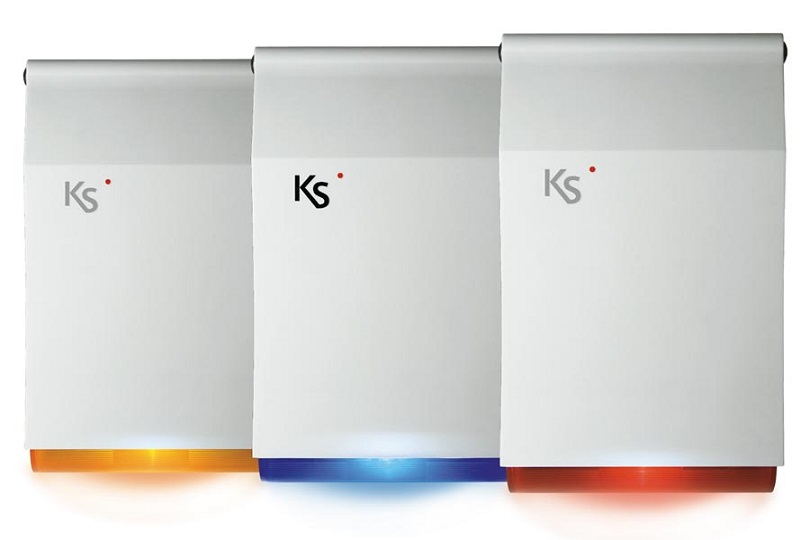

• Fondo trasparente disponibile di colore arancione, rosso e blu
• Robusto sotto-coperchio in metallico zincato (anti-sfondamento)
• Attivazione della segnalazione acustica e luminosa in caso di taglio fili
• 1 ingresso di allarme ausiliario
• 1 ingresso per attivazione della sola segnalazione luminosa (LED 3 W)
• 1 ingresso per attivazione dei LED ad alta efficienza
• Auto-apprendimento della polarità degli ingressi
• Buzzer piezoelettrico ad alta potenza sonora (>100dBA – 1m)
• Programmazione del tempo massimo di allarme (3 o 10 minuti)
• Esclusione sabotaggio programmabile
• Controllo efficienza batteria e segnalazione mediante uscita OC - 500mA
• Sensore di temperatura integrato (solo versione imago-bus), risoluzione -0,5°C
• Trattamento di protezione e isolamento della scheda (conformal coating)
• Batteria tampone: 6Vcc-1,2Ah
• Range di temperatura: -30° 60 °C
• Grado di protezione: IP 43
• Dimensioni (l x h x p): 195 x 330 x 60 mm
• Peso (senza batteria): Kg.1,200 -Kg.1,5 (con batteria)

Scheda prodotto (Allegato PDF)

02 RADIUS

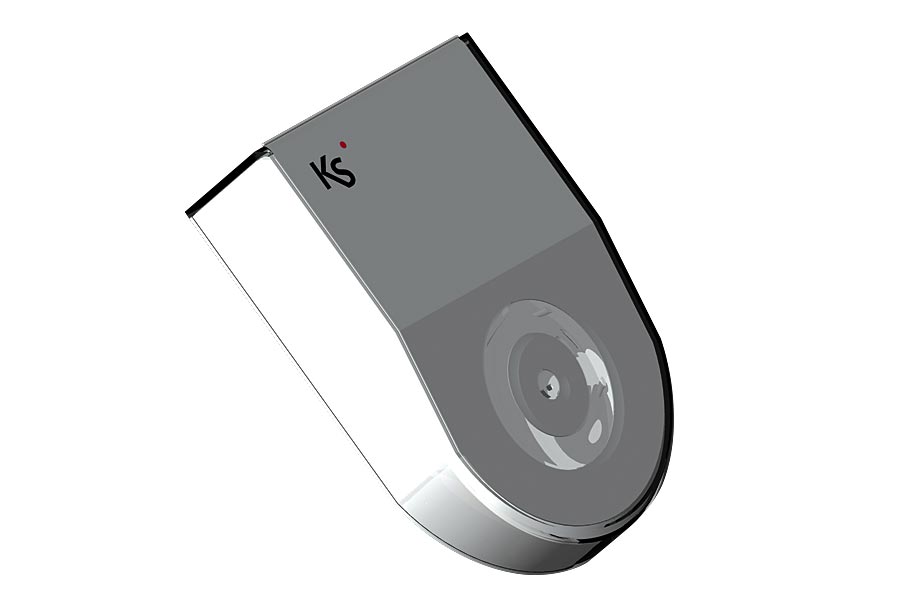

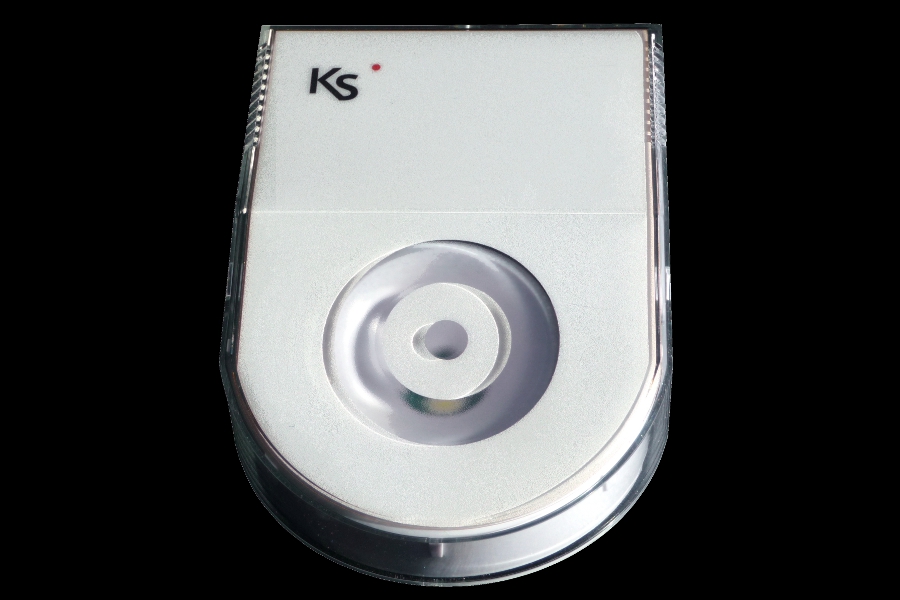

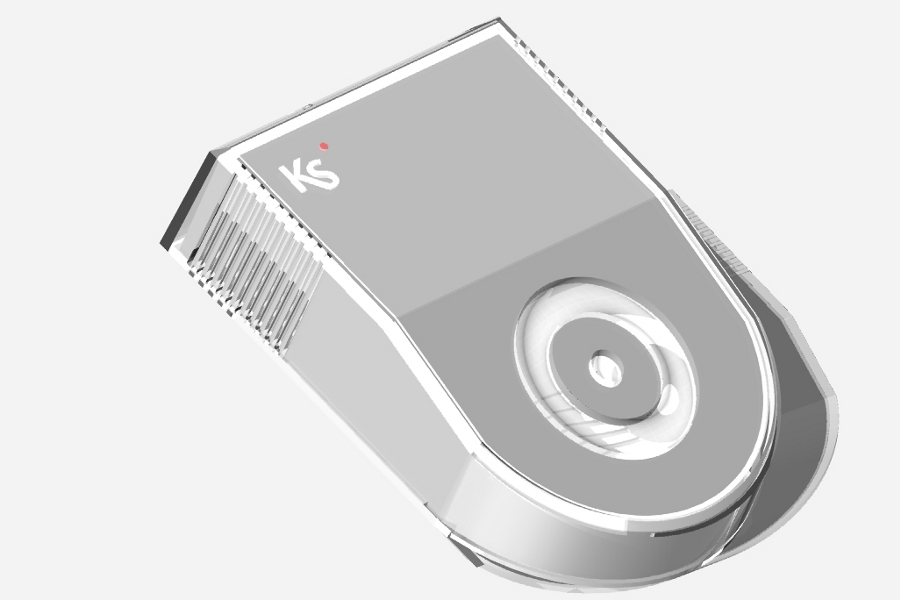

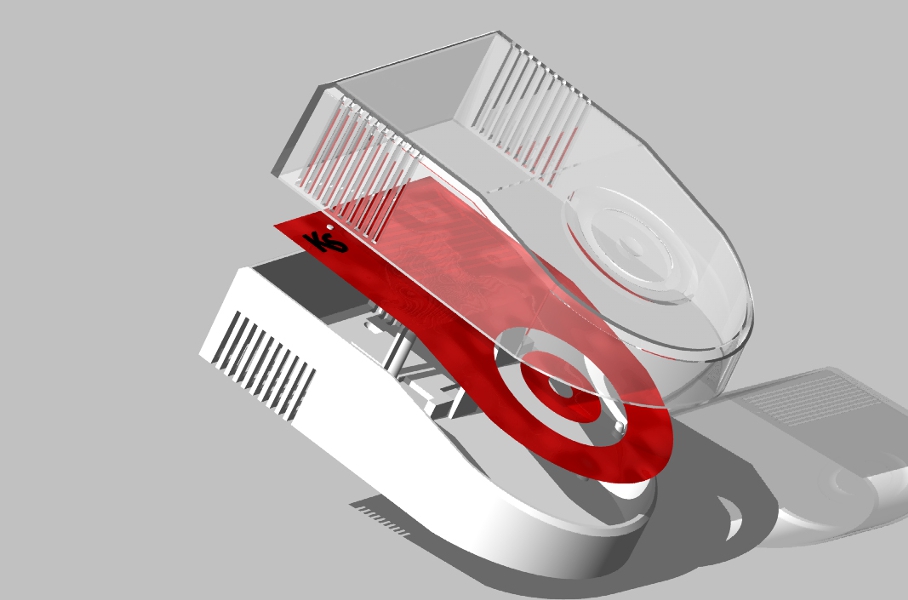

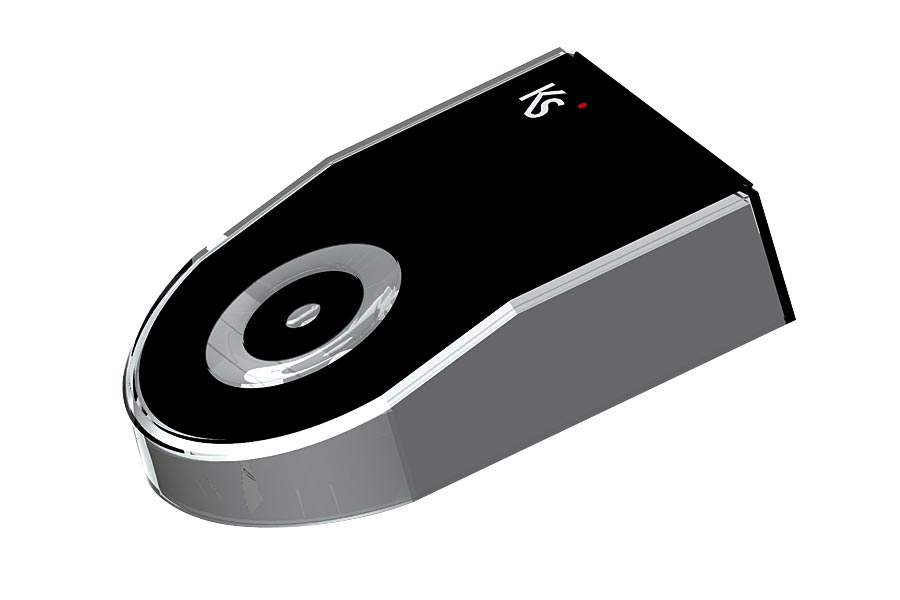

SIRENA DA INTERNO RADIUS

Sirena da interno & luce d’emergenza radius

Disponibile sia universale sia per KS-BUS

La sirena da interno autoalimentata radius è più propriamente un avvisatore acustico e luminoso di livello professionale che presenta un design unico ed esclusivo, estremamente compatto e sottile (solo 37 mm. nel punto di maggiore spessore) unitamente ad una tecnologia d’avanguardia per ottenere prestazioni d’eccellenza con il massimo risparmio energetico.

Le principali caratteristiche sono:

• elevata pressione sonora
• lampeggiatore led da 1W che funge anche da luce di emergenza
• disponibile in due versioni; nella versione su BUS è presente un sensore di temperatura con precisione 0.1 °C
• ingressi in auto-apprendimento per la versione universale

La sirena è completamente gestita da un microcontrollore che verifica tutte le condizioni della sirena e le segnala opportunamente.

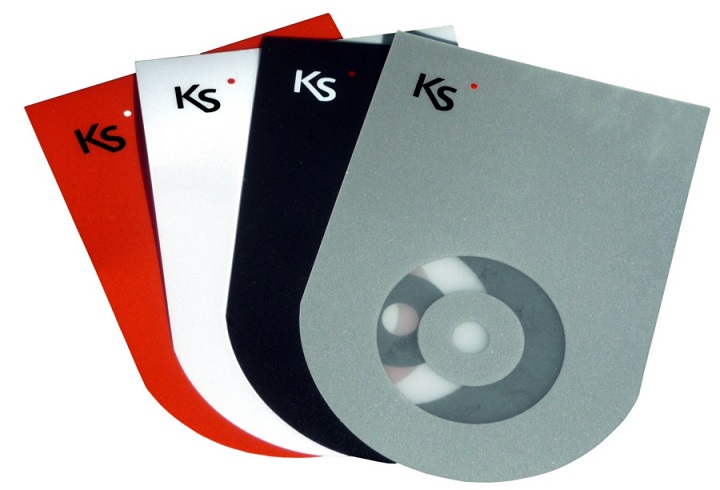

radius,come la tastiera ergo, è stata progettata per essere estremamente versatile anche da un punto di vista cromatico per potersi integrare perfettamente in qualsiasi architettura e INTERIOR DESIGN: infatti il suo disegn minimalista e le 4 varianti di colore messe a disposizione di serie permettono facilmente, anche all’utente finale, di cambiarne il colore a piacimento tra bianco, grigio metallizzato, rosso e nero.
Da un punto di vista funzionale, dispone di nr. 2 ingressi per attivare le segnalazioni acustiche e luminose, facilmente abbinabili a qualunque centrale di allarme grazie alla programmazione della polarità degli ingressi. Alla prima accensione la sirena legge tutti gli ingressi ed abbina il corretto stato di riposo senza bisogno di programmarli manualmente, salvando la programmazione stessa su una memoria non volatile: siano essi ingressi con comando positivo o negativo, a sicurezza intrinseca e non (comando a mancare o dare), radius abbina a ciascuno dei 2 ingressi l’opportuno funzionamento. La batteria è tenuta costantemente sotto controllo ed il suo malfunzionamento o scarica immediatamente segnalato alla centrale. Oltre che la protezione da taglio fili, radius è garantita e protetta contro l’apertura e la rimozione dal muro (anti-sabotaggio).
Il materiale utilizzato è policarbonato di altissima qualità con protezione anti-UV.

DATI TECNICI

• Design ultramoderno con funzione aggiuntiva di luce emergenza • Robusto contenitore (spessore min. 3 mm.) in policarbonato con pigmento anti-UV.
• Mascherina colorata disponibile nei 4 colori Ksenia
• Attivazione della segnalazione acustica e luminosa in caso di taglio fili
• 1 ingresso di allarme ausiliario
• 1 ingresso per attivazione della sola segnalazione luminosa (LED 1 W)
• Auto-apprendimento della polarità degli ingressi
• Buzzer piezoelettrico ad alta potenza sonora (>100dBA – 1m)
• SENSORE DI TEMPERATURA integrato (solo versione radiusbus), risoluzione ±0,1°C
• Batteria tampone
• Range di temperatura: -5° 50 °C
• Dimensioni (l x h x p): 100 x 140 x 37 mm
• Peso (con batteria): g. 300

Scheda prodotto (Allegato PDF)

03 GEMINO

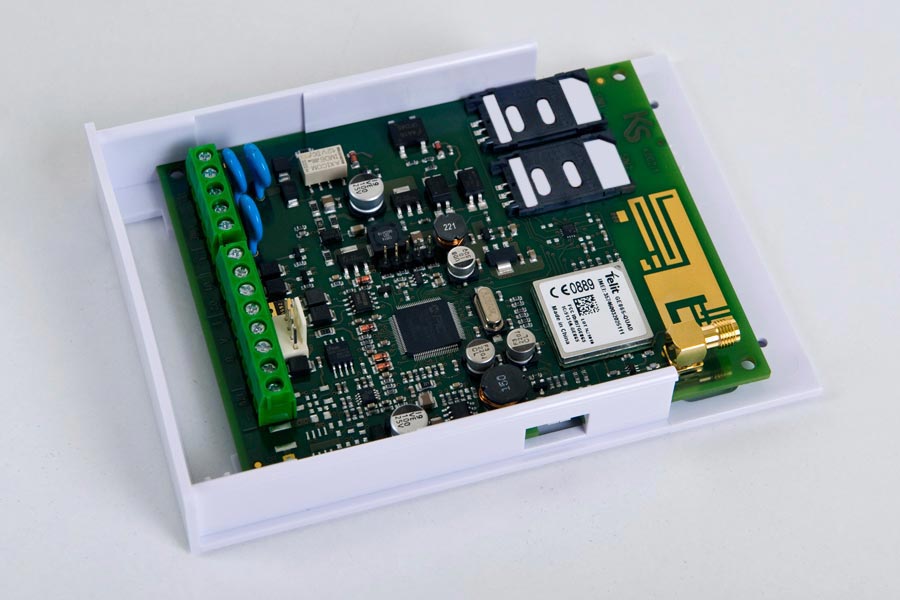

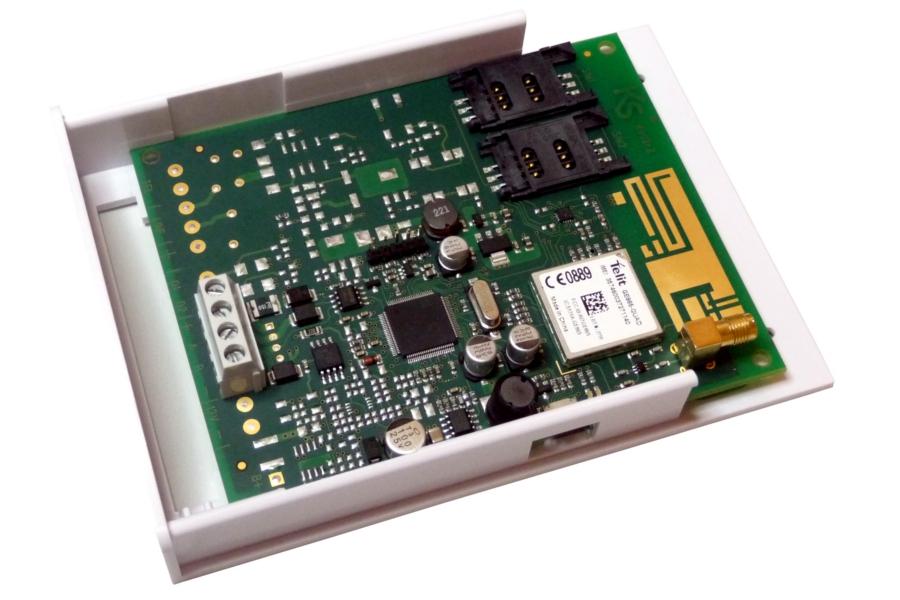

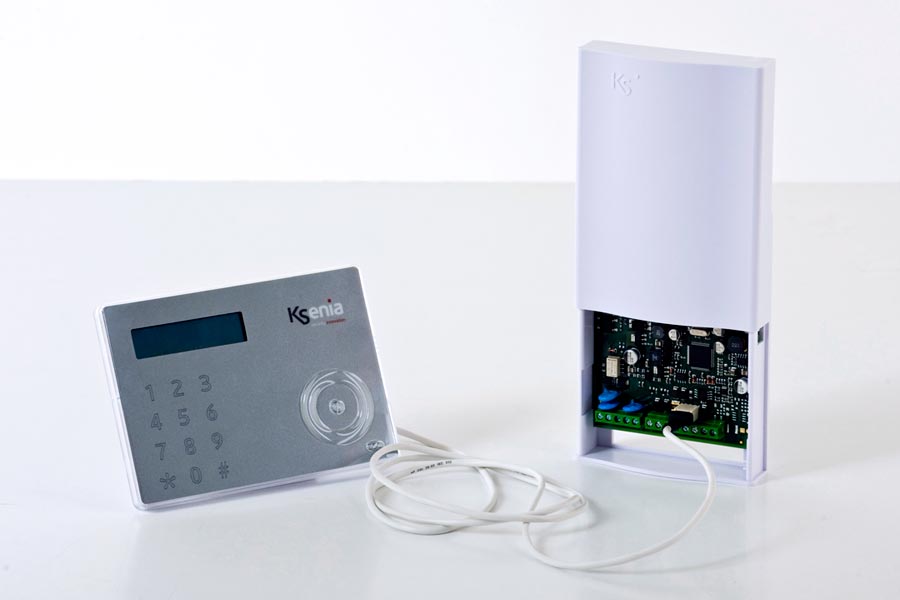

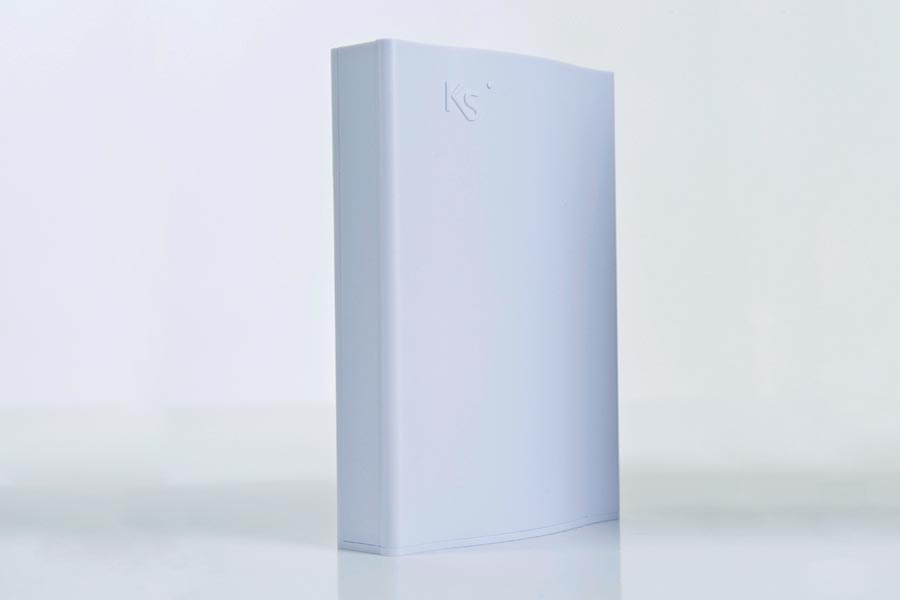

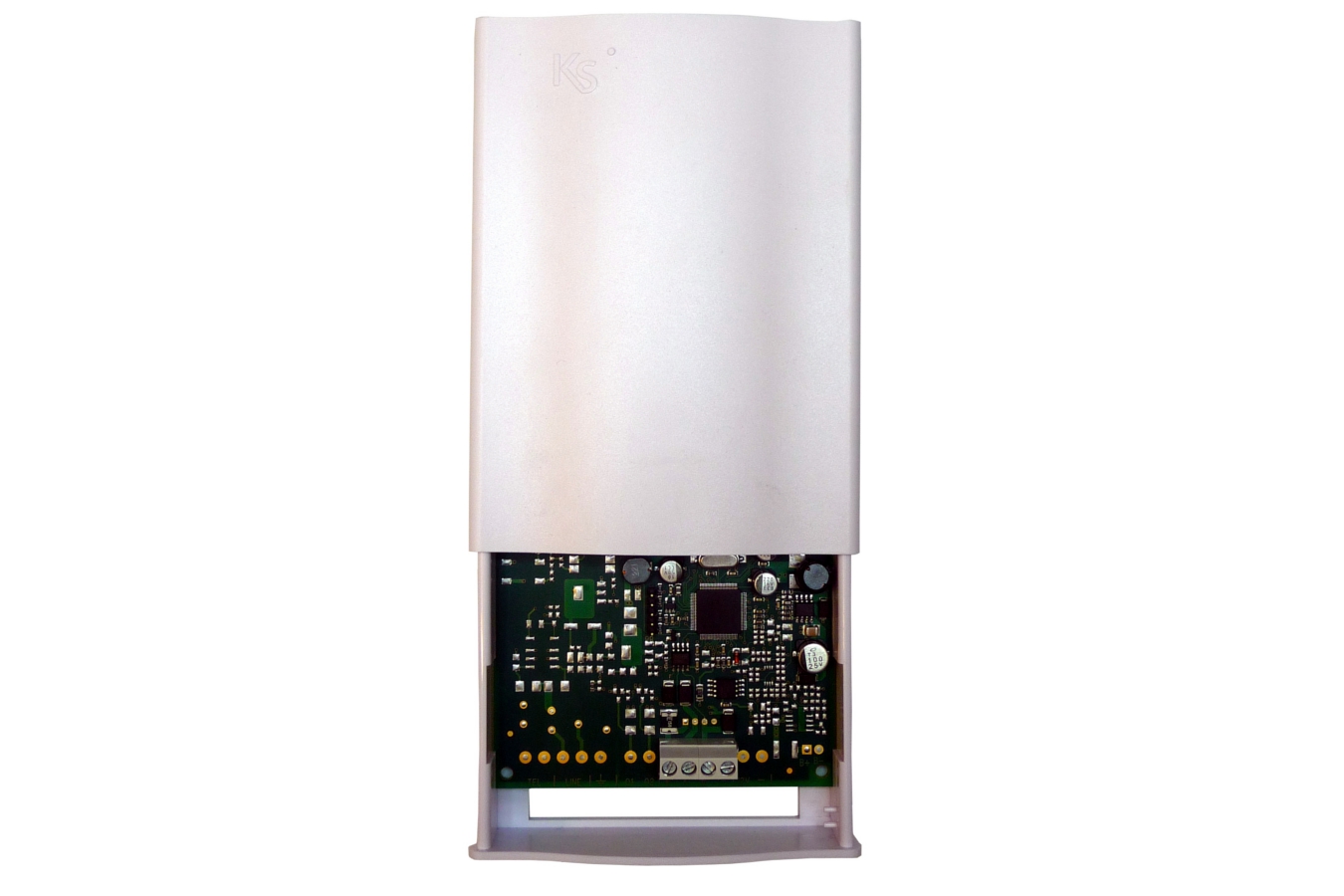

Comunicatore Universale GSM/GPRS gemino BUS

gemino™ è un Comunicatore GSM/GPRS Bidirezionale BUS studiato appositamente per le applicazioni nel settore della sicurezza professionale. E’ una periferica BUS a tutti gli effetti, che si abbina con i sistemi anti-intrusione Ksenia.

Dispone di un comunicatore vocale incorporato e convertitore TTS (text-to-speech).
Fornisce una comunicazione di back-up della linea telefonica fissa (PSTN).
E’ in grado di inviare SMS, messaggi vocali ed e-mail fino ad 8 numeri diversi per ogni evento di allarme L’interfaccia gemino™ BUS consente di effettuare e ricevere telefonate via GSM, con un qualità audio particolarmente elevata grazie all’utilizzo del canale audio digitale. A differenza di altri dispositivi presenti sul mercato, gemino™ BUS integra direttamente sulla scheda l’antenna GSM/GPRS rendendo opzionale l’antenna esterna oppure garantendo il funzionamento tramite l’antenna integrata in caso di difficoltà di ricezione su quella esterna; altra interessante novità è che gemino™ BUS offre la possibilità di gestire due SIM, anche con 2 diversi providers monitorando continuamente lo stato della rete GSM secondo 3 diverse modalità contemporanee:

misurando il livello e la qualità del segnale verificando la corretta registrazione alla rete GSM rilevando l’eventuale presenza di interferenze (jamming).

In sintesi gemino™ BUS è in grado costantemente di scegliere quale antenna e quale SIM utilizzare, diventando il primo prodotto sul mercato della sicurezza ad offrire la maggiore garanzia possibile di trasmissione degli allarmi (Brevetto Depositato).
Inoltre per le CARTE PREPAGATE è disponibile la funzione di controllo del credito residuo e di aggiornamento automatico della scadenza della singola SIM ad ogni ricarica.

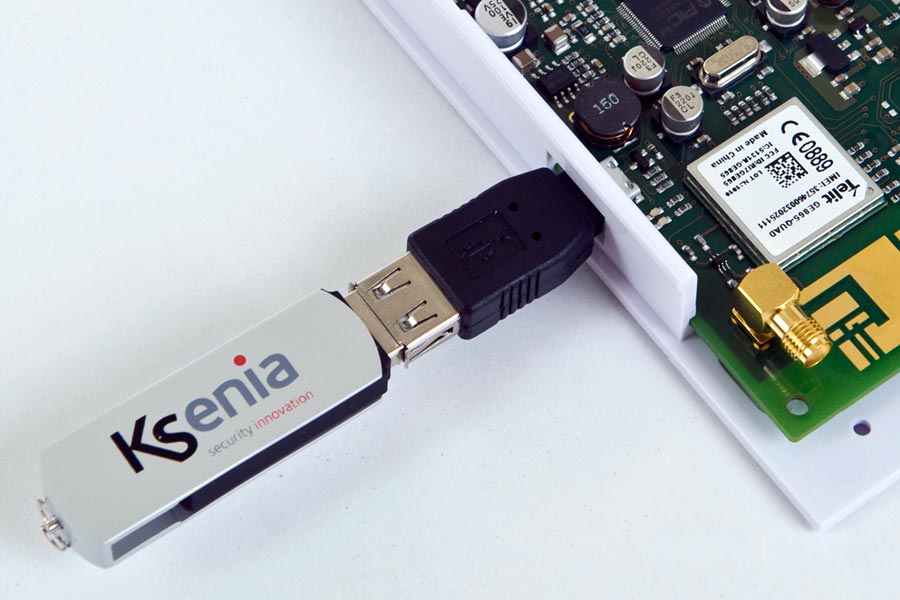

Il dispositivo può essere programmato in pochi secondi tramite PC o chiavetta USB: collegando la centrale lares tramite la porta USB al PC o inserendo la chiavetta USB, la programmazione di macchina relativa al gemino (messaggi vocali, rubrica, ...) viene inviata al comunicatore tramite il potente BUS di Ksenia.

Caratteristiche principali

• Lunghezza SMS o e-mail: componibili con lunghezza fino a 128 caratteri, per complessivi 400 messaggi associabili agli eventi di allarme
• Alloggiamento per 2 SIM Cards (non incluse)
• Antenna integrata sul circuito stampato possibilità antenna esterna con selezione automatica del segnale
• Porta micro USB per programmazione e controllo
• Audio digitale ad alta qualità
• Interfaccia KS·BUS
• Aggiornamento FW da PC tramite cavetto dedicato (opzionale)
• Avvisatore vocale con la possibilità di registrare fino a 400 messaggi per complessivi 700 s
• Gestione chiamate vocali in ingresso ed in uscita
• Rubrica telefonica: fino a 100 numeri telefonici per attivazione GRATUITA di scenari di centrale (tramite riconoscimento chiamante) da telefono cellulare
• Programmazione: FW, via PC tramite porta USB, dati di configurazione tramite centrale lares
• GSM Jamming detection
• Telit EasyScan®
• Controllo credito residuo su SIM prepagate

Caratteristiche tecniche

• Alimentazione: 13,8V dc
• Assorbimento: 80mA stand-by, 100mA in chiamata voc, 200mA max su connessione GPRS
• Linea GSM: modulo GSM/GPRS Telit BGA 22x22mm (designed in Italy)
• quad-band (850 - 900 - 1800 e 1900 MHz)
• Selezione di linea: DTMF
• Temperatura di funzionamento: 5 - 40°C
• Dimensioni scheda: 92 x 113 x 20 mm
• Dimensioni ingombro massimo del contenitore: mm 140x102 x 30 max.

Scheda prodotto (Allegato PDF)

ESPANSIONI INGRESSI ED USCITE

ESPANSIONI INGRESSI ED USCITE

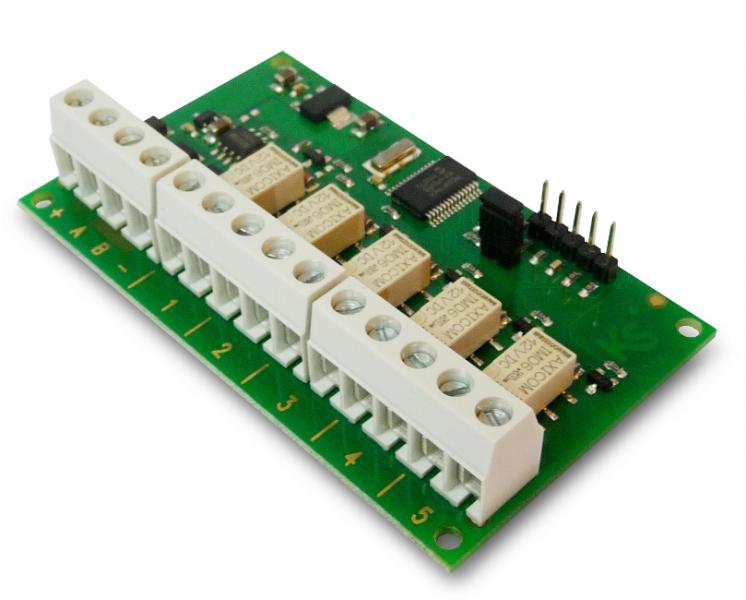

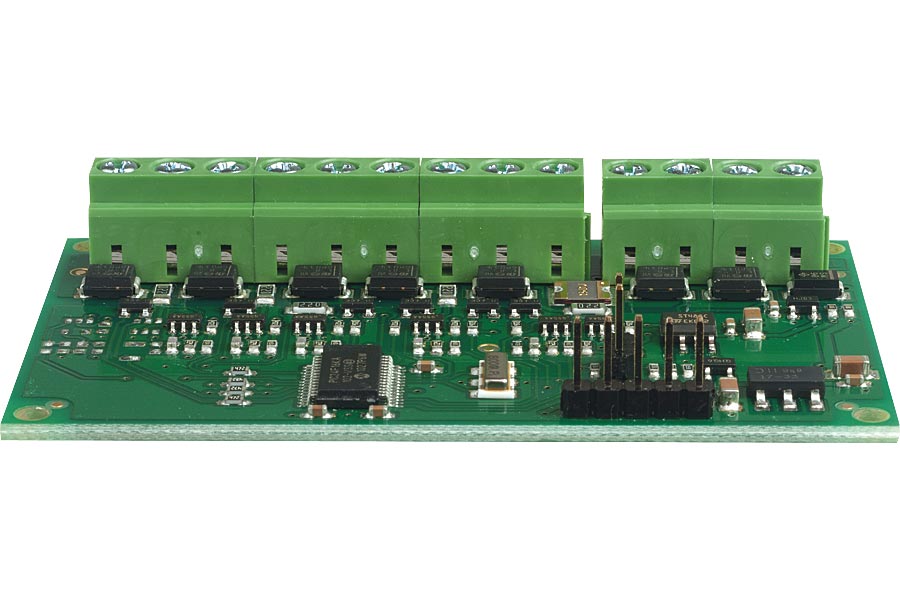

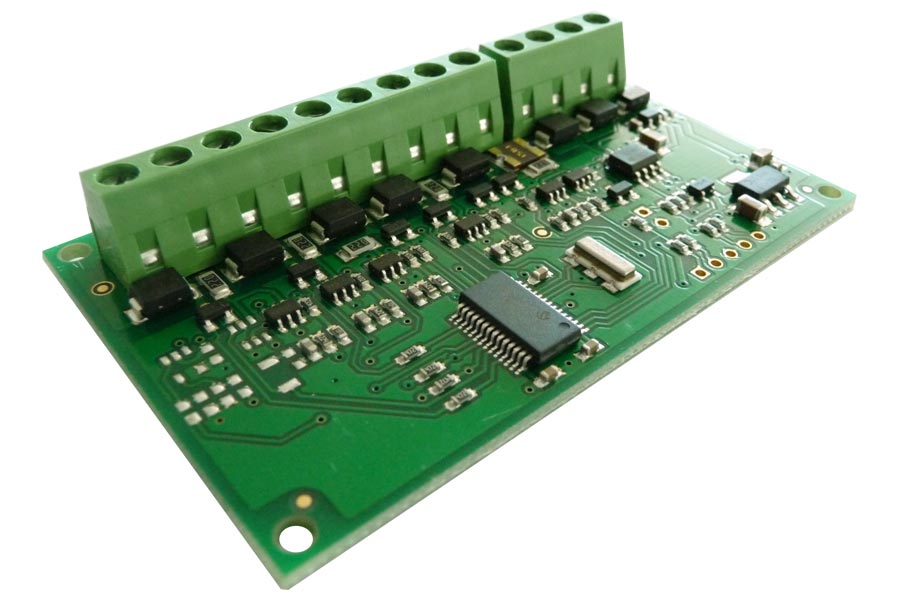

MODULI AUXI 5 IN/OUT OPEN COLLECTOR

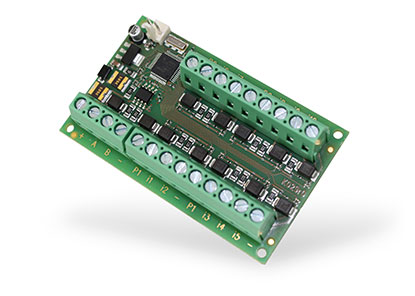

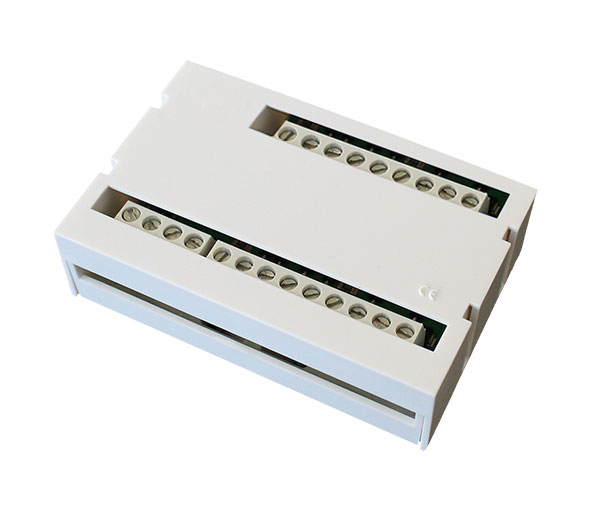

MODULI AUXI 10IN

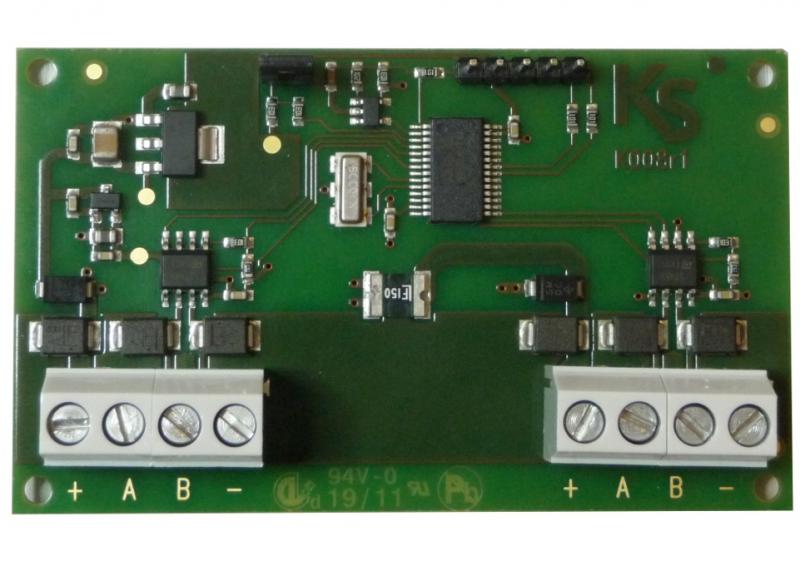

MODULI DIVIDE
